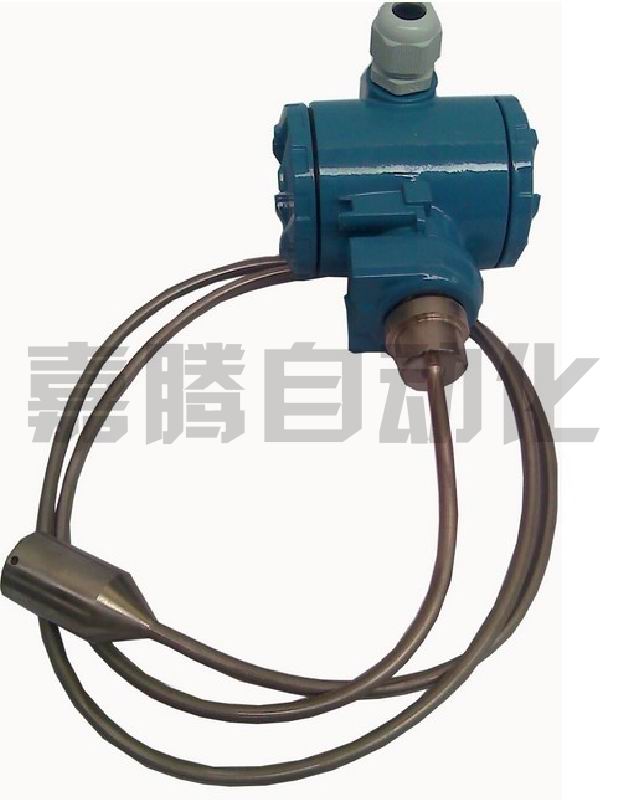

JT-802導壓式液位計
一、概要
JT-802導壓式液位計，敏感器件安裝在變送器上部，投入部件為堵氣室，兩者之間由導氣管（導壓）相連，液柱的壓力通過空氣的傳導間接地導氣鋼纜傳遞給敏感部件，這樣就避免敏感部器件與被測介質的直接接觸。不僅適用于普通水的測量，還適用不著高溫、粘稠、腐蝕等到介質特殊場合的液位測量。廣泛適用于化工、冶金、電站、水利、城市供水和工業廢水等領域。
通常情況下，投入式液位變送器是裝有傳感器芯體的探頭直接置于被測介質底部，通過導氣電纜的連接將測量信號傳出。當遇到高溫，糊狀或腐蝕性介質時，普通傳感器芯體難于勝任，而導壓式液位變送器的獨特設計良好地解決了這些困難。
二、主要技術參數
測量范圍 ： 0~1~20m
線性度：0.2％FS 0.5％FS
遲滯：優于0.1％FS
長期穩定性：優于0.2％/年
溫度影響：陶瓷傳感器 ±0.15％/10K
擴散硅傳感器 ±0.2％/10K
允許溫度 ：介質 -20℃~240℃
環境 -20℃~70℃
貯存 40℃~80℃
傳感器材料： 膜片 陶瓷膜片傳感器
316L不銹鋼（擴散硅傳感器）
外殼 不銹鋼 ICrI8Ni9Ti
過程材料：密封 氟橡膠EPDM PTFE KALREE
不銹鋼焊接
導氣鋼纜材料：316不銹鋼軟管
變送器 ：外殼材料 壓鑄鋁
電纜引入接口 1/2NPT或其它要求
防護等級 IP65
過程連接：外螺紋 M20×1.5 G11/2A
法蘭 GB9119.6-88 PN0.6MPa DN50 DN80等
衛生型 ?50卡環連接
電氣連接： 材料 不銹鋼ICrI8Ni9Ti或碳鋼鍍鉻
工作電壓 ： 12.5V-30VDC
信號輸出： 接線端子 5mm螺釘端子
現場顯示： 4~20mA模擬信號
模擬顯示0~100％
數字顯示 現場深度
